Parell de guies lineals de rodets

Com seleccionar el rail de guia de precisió adequat segons els requisits de l'aplicació?

En seleccionar aGuia de precisió, tingueu en compte l'entorn de l'aplicació, els requisits de càrrega, la velocitat d'execució, els requisits de precisió, l'espai d'instal·lació, el pressupost de costos i altres factors. Es recomana comunicar-se amb proveïdors professionals de Precision Guide Rail i fer una selecció personalitzada segons les necessitats específiques.

Casa 12 3 L'última pàgina 1/3

Detalls del producte

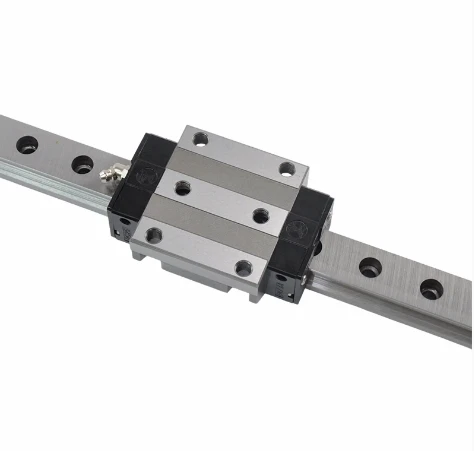

Guia de precisióFerrocarril

Carril de guia de precisió (SJAG-LG25-1000-KL) La longitud del control lliscant és de 97,9 mm, l'amplada del control lliscant és de 70 mm, la càrrega nominal dinàmica bàsica és de 27,7 KN, la càrrega nominal estàtica bàsica és de 57,1 KN, l'alçada de la guia és de 5,5 mm, l'amplada de la guia inferior és de 3 mm, l'amplada de la guia és de 3 mm, l'amplada de la guia és de 3 mm. L'alçada de la combinació del carril i el tobogan és de 36 mm, el pes del tobogan és de 0,67 kg i el pes de la guia és de 3,08 kg/m

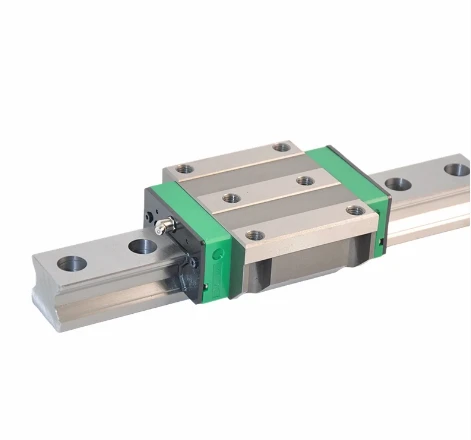

Carrils lineals CNC

Carrils lineals CNC （SJAG-LG30-1000-KL) La longitud del control lliscant és de 109,8 mm, l'amplada del control lliscant és de 90 mm, la càrrega nominal dinàmica bàsica és de 39,1 KN, la càrrega nominal estàtica bàsica és de 82,1 KN, l'alçada de la guia és de 6 mm, l'amplada de la guia inferior és de 2 mm, la distància de guia és de 2 mm. 40 mm, l'alçada combinada de la guia i el control lliscant és de 42 mm, el pes de la diapositiva és d'1,06 kg i el pes de la guia és de 4,41 kg/m.

Instal·lació i manteniment del carril de guia de precisió

1. Com instal·lar correctament el rail guia recte

La instal·lació del rail de guia recte ha de seguir determinats passos i especificacions. En primer lloc, assegureu-vos la planitud i la neteja de la superfície d'instal·lació; en segon lloc, la guia i la corredissa s'han d'instal·lar en l'ordre i el mètode correctes; finalment, depuració i prova per garantir l'estabilitat i precisió del sistema.

2. El manteniment del carril de guia de precisió inclou la neteja regular, la lubricació, la comprovació de si els elements de fixació estan solts i la comprovació de si el cos rodant està desgastat, etc. Es recomana fer un manteniment regular segons les directrius de manteniment del manual d'operacions per allargar la vida útil de la guia lineal i mantenir el seu rendiment estable.

Aplicació de les guies lineals lineals per CNC a la línia de producció automatitzada

1. Transport i posicionament del material:

A la línia de producció automàtica, les guies lineals lineals per CNC s'utilitzen sovint per al transport i el posicionament de material. Mitjançant la instal·lació de guies lineals lineals per CNC, el material es pot transportar i situar amb precisió a la línia de producció segons el camí i la ubicació predeterminats, millorant així el grau d'automatització i eficiència de la línia de producció.

2. Control de moviment del robot i del braç robòtic:

Els robots i els braços robòtics són l'equip clau de la línia de producció automàtica, que aconsegueixen un control de moviment d'alta precisió i alta velocitat mitjançant les guies lineals lineals per CNC. Les guies lineals per a CNC proporcionen una plataforma de moviment estable per a robots i braços robòtics, cosa que els permet realitzar amb precisió diverses tasques operatives.

Guia per a l'ús del carril guia

1. Evitar l'òxid:

en agafar directament el coixinet lineal per CNC a mà, rentar completament la suor de la mà i recobert amb oli mineral d'alta qualitat abans de l'operació. A la temporada de pluges i a l'estiu, s'ha de prestar especial atenció a la prevenció de l'òxid per rentar completament la suor de la mà i recobert amb oli mineral d'alta qualitat abans de l'operació, especialment a la temporada de pluges i a l'estiu.

2. Mantenir l'entorn net:

Mantingueu nets el coixinet lineal per a CNC i el seu entorn circumdant, fins i tot si la pols petita al rail, també augmentarà el desgast del rail, la vibració i el soroll: mantingueu nets el rail recte i el seu entorn circumdant, fins i tot si la pols petita a la guia també pot augmentar el desgast del rail, la vibració i el soroll.

3. La instal·lació ha de tenir cura:

La guia lineal en l'ús de la instal·lació ha de tenir cura, no permetre l'estampació forta, no permetre martellejar el rail de guia, no permetre utilitzar el cos rodant per transferir la pressió no es permet utilitzar el martell directament per tocar el rail guia, no permetre transferir la pressió a través del cos rodant.

4. Eines d'instal·lació a les eines d'instal·lació adequades a:

El coixinet lineal per CNC utilitza eines d'instal·lació adequades i precises, intenteu utilitzar eines especials, intenteu evitar l'ús de tela i fibra curta: el carril lineal utilitzeu una instal·lació adequada, eines precises, utilitzeu eines especials, intenteu evitar l'ús de coses com ara tela i fibra curta.

Com un dels fabricants i proveïdors de parells de guies lineals de rodets més professionals a la Xina, ens presentem productes de qualitat i bon preu. Si us plau, tingueu la seguretat de comprar un parell de guies lineals de rodets d'-alta qualitat a la nostra fàbrica.
